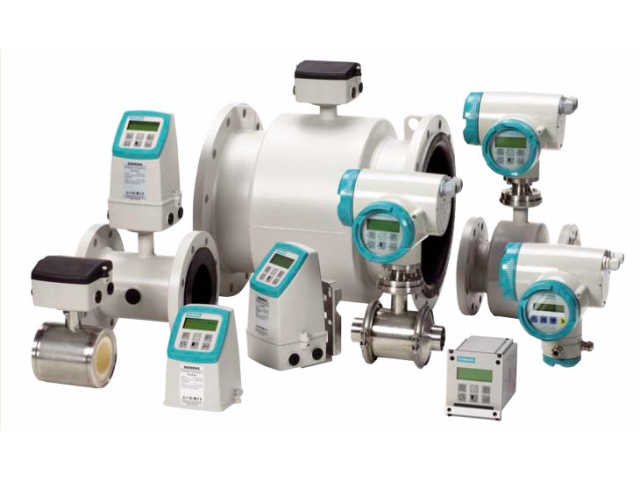

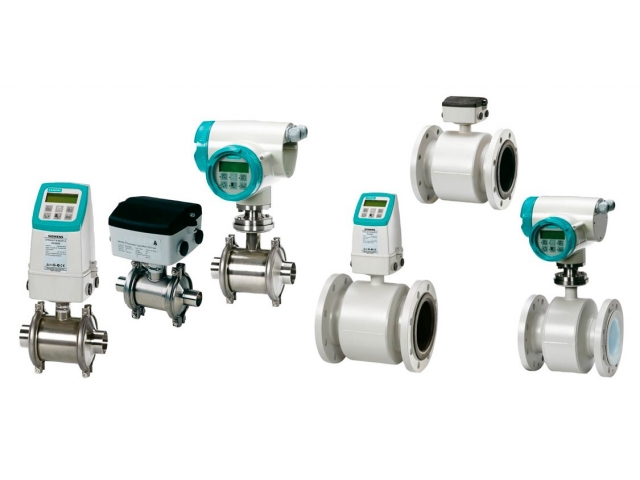

Расходомеры электромагнитные SITRANS F М
-
-
Расходомеры электромагнитные SITRANS F М предназначены для измерений расхода и количества электропроводящих жидкостей с удельной электрической проводимостью от 5 мкСм/см и выше.
-
-
Электромагнитные расходомеры MAGFLO используются в химической, пищевой, целлюлозно-бумажной промышленности, а также в сфере водопользования и в теплосетях. В связи с этим разработаны специальные исполнения расходомеров MAGFLO: пищевое, для воды, взрывобезопасное.
Расходомеры состоят из первичных преобразователей SITRANS F M MAG 1100, MAG 1100F, MAG 1100HT, MAG 3100, MAG 3100Р, MAG 3100НТ, MAG 5100W и преобразователей сигналов SITRANS F M MAG 5000, MAG 5000CT, MAG 6000, MAG 6000CT, MAG6000SV,MAG 6000I, MAG 8000CT, MAG 8000. Каждый первичный преобразователь может работать с любым из указанных преобразователей сигналов.
Принцип действия расходомера основан на явлении электромагнитной индукции, при котором в потоке жидкости протекающем через наведенной системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Возникшая ЭДС, преобразуется в значение среднего объемного расхода и/или объема.
Сигнал от первичного преобразователя по экранированным проводам подается на вход электронного блока, обеспечивающего его дальнейшую обработку и формирование импульсного электрического сигнала несинусоидальной формы с программируемым весом импульса.
Преобразователи сигналов изготавливаются в двух исполнениях: для компактного монтажа непосредственно на первичном преобразователе и для раздельного монтажа на стене или на стойке.
