Преобразователи частоты Altivar

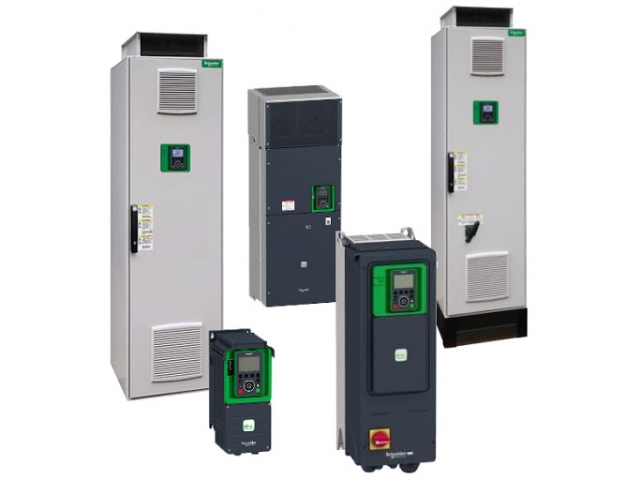

Отличительные особенности Altivar 900 Process:

Максимальная производительность оборудования в сочетании с исключительными возможностями интеграции и алгоритмами управления двигателем Возможность управления электродвигателем любых типов Работа в режиме "Ведущий-Ведомый" при любом способе соединения узлов механизмов(эластичное или жёсткое соединение) Обеспечение сетевыми сервисами продолжения работы даже при разрыве соединения Создание высокоэффективных, законченных решений по автоматизации и управлению, снижение суммарных затрат на внедрение и обслуживание при объединение возможностей ПЧ и комплексных систем управления Schneider Electric(как Foxboro Evo, M580 ePAC)

Диапазоны мощностей при рабочем напряжении:

0.75 75 кВт при 3-фазном 200-240 В 50/60 Гц 0.75 160 кВт при 3-фазном 380-480 В 50/60 Гц для настенного исполнения IP21 110 315 кВт при 380-480 В для напольного исполнения IP21 и IP54 0.75 90 кВт при 380-480 В для настенного исполнения IP55



Основные особенности Altivar 600 Process:

встроенные сервисные функции мониторинга и диагностики технологического процесса; встроенный WEB сервер с Ethernet; адаптирован для работы в агрессивных средах; работа с кабелями двигателей длинной до 300м без выходного фильтра; встроенные часы реального времени; функция спящего режима;

Мощность, напряжение питания, степень защиты Altivar Process:

3 х 200-240 В: 0,37 – 75 кВт; 3 х 380-480 В: 0,37 800 кВт. Степень защиты – IP00, IP21, IP54, IP55 Исполнение настенный монтаж, напольная установка

Режимы работы Altivar Process:

Вольт-частотный режим; Управление двигателями с постоянными магнитам

Перегрузочная способность Altivar Process:

110% в течение 60 секунд;

Охлаждение Altivar Process:

Регулируемый по температуре вентилятор

Порты связи Altivar Process:

Встроенный Ethernet с технологиями SNMP, SNTP, IPv6, web-сервер, DHCP, FDT/DTM

Входы\выходы управления Altivar Process:

Количество программируемых дискретных входов 6; • Количество аналоговых входов – 3; • Количество аналоговых выходов – 2; • Количество встроенных реле 3

Температура окружающей среды Altivar Process:

Работа -15/+50 °С; Хранение -40/+70 °С

Доступные опции Altivar Process:

Платы расширения количества входов\выходов управления; Платы связи: CANopen PROFIBUS DP PROFINET DeviceNet • Фильтры dU/dt; • Синусные фильтры.

В зависимости от мощности и напряжения питания существуют следующие модели Altivar 630 (Altivar Process):

Преобразователи частоты Altivar 630 с напряжением питания 3 х 200-240 VAC IP21 настенного монтажа (перегрузка 110% в течение 60 сек.):

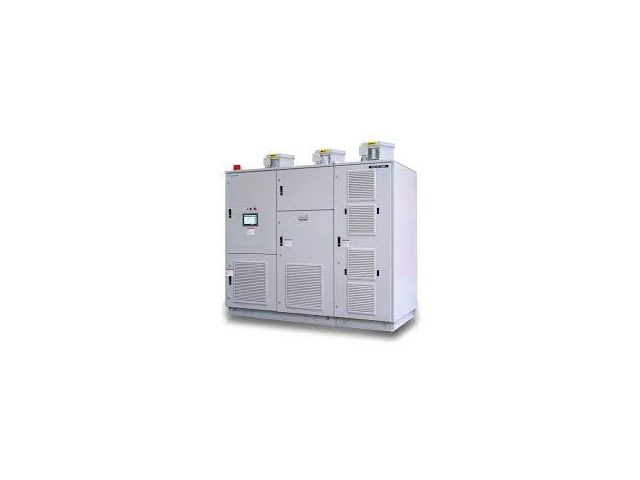

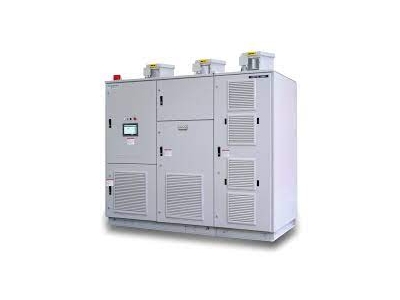

Высоковольтный преобразователь частоты Altivar 1200

Компактный и инновационный высоковольтный преобразователь частоты Altivar 1200 отличается многоуровневой топологией и использованием передовых компонентов, и предназначен для управления двигателями и оптимизации энергопотребления на промышленных и инфраструктурных объектах.

Основные особенности Altivar 1200:

• Усовершенствованная конструкция для получения лучших результатов
• Размещение всех частей в одном шкафу ускоряет установку и ввод в эксплуатацию
• Преобразователь полностью укомплектован, что повышает эффективность установки в целом
• Простая и надежная конструкция гарантирует защиту обмоток двигателя от повреждений
• Эффективная система охлаждения оптимизирует энергопотребление привода на собственные нужды
• Сокращение эксплуатационных и капитальных расходов достигается благодаря полной интеграции с двигателем и сетью питания

Компактная конструкция и повышенная безопасность

• Соответствие основным международным стандартам: МЭК, ИИЭР 519-1992
• Прочный корпус категории IP31 (опционально IP41 и IP42)
• Меньшая занимаемая площадь благодаря совмещению секции трансформатора и секции управления в одном корпусе
• Компоненты, повышающие безопасность эксплуатации: система механической блокировки дверей, источник бесперебойного питания, внутреннее освещение, ручки с замками

Гибкость

• Оптимизированная модульная архитектура

Улучшенная многоуровневая технология, «дружественная» двигателю

• Практически синусоидальная форма входного тока с низким уровнем гармоник (THDI<3%) и высокое качество напряжения на выходе благодаря низкому du/dt
• Многоуровневая технология, включающая 18-54-пульсную схему выпрямления и низковольтные IGBT транзисторы, обеспечивают надежную работу в широком спектре применений

Дружественный интерфейс

• Простая в использовании 10-дюймовая жидкокристаллическая сенсорная панель оператора
• Многоязычный интерфейс

Эффективная система охлаждения

• Инновационная конструкция трансформатора, позволяющая отказаться от дополнительных вентиляторов охлаждения трансформаторов, устанавливаемых обычно в нижней части секции трансформатора
• Нет необходимости в дополнительных вентиляторах внутри корпуса
• Увеличение общего КПД преобразователя частоты на величину до 0.3% за счёт меньшего количества вентиляторов

Преимущества

Наслаждайтесь преимуществами передовых технологий:

• Простая интеграция в существующие или новые установки, высокая надежность и производительность
• Снижение энергопотребления
• Уменьшение затрат на техническое обслуживание
• Полный спектр функций
• Оптимизация рентабельности инвестиций

Применение

• Горная промышленность, добыча полезных ископаемых: вентиляторы и конвейеры
• Нефтегазовая промышленность: вентиляторы, компрессоры, насосы
• Энергетика: вентиляторы насосы
• Водоснабжение и водоотведение: насосы

Altivar 1200 может быть подключен в большинство промышленных сетей и легко интегрируется в любую высокоили низковольтную архитектуру, обеспечивая повышение производительности и эффективности управления в ваших задачах.
